  对焊管件 >> 弯头系列

45度弯头 90度弯头 180度弯头 不锈钢弯头
碳钢弯头 高压弯头 冲压弯头 热压弯头

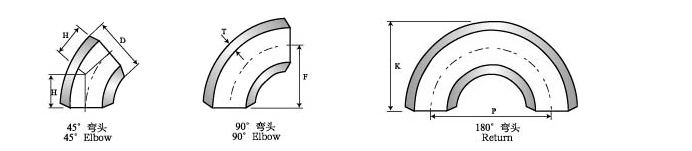

对焊弯头Butt-Welding Elbows and Returns
GB 12459、GB/T 13401、SH 3408、SH3409、HG/T 21635、HG/T 21631、SY/T 0510、ASME B16.9、ASME B16.28
公称通径
Nominal Pipe Size
中心至端面
中心至中心
背面至背面
45°弯头
45°Elbow
90°弯头
90°Elbow
180°弯头
Return
H
F
P
K
DN NPS 长半径
LR 		长半径
LR 		短半径
SR 		长半径
LR 		短半径
SR 		长半径
LR 		短半径
SR
15
20
25 		1/2
3/4
1 		16
19
22
 38
38
38 		--
--
25 		76
76
76 		--
--
51 		48
51
56 		--
--
41
32
40
50 		1 1/4
1 1/2
2 		25
29
35 		48
57
76 		32
38
51 		95
114
152		 64
76
102 		70
83
106

52
62
81

65
80
90 		2 1/2
3
3 1/2 		44
51
57 		95
114
133 		64
76
89 		190
229
267 		127
152
178 		132
159
184 		100
121
140
100
125
150
4
5
6 		64
79
95 		152
190
229 		102
127
152 		305
381
457 		203
254
305 		210
262
313 		159
197
237
200
250
300 		8
10
12 		127
159
190 		305
381
457 		203
254
305 		610
762
914 		406
508
610 		414
518
619 		313
391
497
350
400
450 		14
16
18 		222
254
286 		533
610
686 		356
406
457 		1067
1219
1372		 711
813
914 		711
813
914 		533
610
686
500
550
600 		20
22
24 		318
343
381 		762
838
914 		508
559
610 		1524
1676
1829 		1016
1118
1219		 1016
1118
1219 		762
838
914
650
700
750 		26
28
30 		405
438
470 		991
1067
1143 		660
711
762		 ●ASME B16.9中3/4"的45°弯头H值可为11，90°长半径弯头F值可为29，180°长半径弯头的P值可为57、K值可为43，由制造商选择。
●GB12459中45°弯头H值与表中略有不同，使用时查阅标准。
●SH3408中DN20的45°弯头H值可为11，90°长半径弯头的F值可为29，180°长半径弯头的P值可为57、K值可为43。
●H of 11mm shall be furnished for 3/4" 45° Elbow, F of 29mm shall be furnished for 90° LR Elbow, P and K of 57mm and 43mm shall be furnished for 180° LR Elbow.at the manufacturer's option in ASME B16.9.
●H of GB12459 for 45° Elbow is slightly different from the list number, when using, please refer to the standard and code.
●In SH3408 for DN20, H of 11 mm is for 45° Elbow, F of 39mm is for 90° LR Elbow, P and K of 57mm and 43mm are for 180° LR Elbow.
800
850
900 		32
34
36

502
533
565

 1219
1295
1372		 813
864
914
950
1000
1050 		38
40
42 		600
632
660 		1448
1524
1600 		965
1016
1067
1100
1150
1200 		44
46
48 		695
727
759 		1676
1753
1829 		1118
1168
1219
