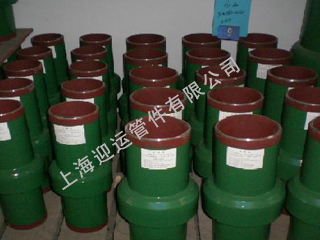

绝缘接头库存 |

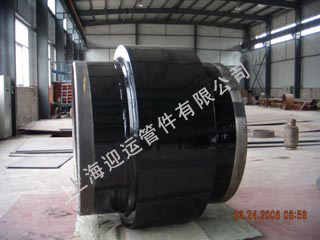

为俄罗斯提供1.4米的绝缘接头 |
YY系列绝缘接头
绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电法腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。它是绝缘法兰的替代产品。
结构特性
绝缘接头采用整体挤压焊接形式,不得采用螺栓、法兰连接型。绝缘接头采用将绝缘和密封材料夹入并固定于套筒(组合件)内得形式。绝缘接头组装完后,给内部元件应固定在相应位置。在土壤压力、规定得管道操作压力和厂内或现场得水压测试下,整个绝缘接头保持完好。绝缘接头密封元件在接头内部紧靠绝缘板,具有永久得弹性,且密封元件的两面直接与裸露金属表面接触不会移动,确保了接头的紧密性。
产品特点
绝缘性能好:2500V摇表测试绝缘电阻≥200MΩ,击穿电压≥3KV。
寿命长:与管线同寿命、等强度。
强度高:压力试验≥1.5PN(设计压力)。
使用温度:-30℃——+90℃。
适用介质:油、气、水、化工原料、煤浆等。
材料特点:
本查您所采用的材料满足以下要求:
绝缘材料:高强度环氧树脂和玻璃纤维层状符合材料:ASTM D709 G11。
弯曲强度:纵向≥390MPa、横向≥290MPa;
拉伸强度:纵向≥340MPa、横向≥240MPa;
抗压强度:≥340MPa;
吸水性:≤30mg;
浸水后电阻≥5*108Ω
击穿电压≥35KV
组合钢体:16Mn、JB4726、ASTM A694 F52、F60
短管:20#、16Mn、GB8163-99;X70、X65、X56、X52、X46、API SPEC.5L。
密封材料:O形或U形密封环:氟橡胶、腈基丁二烯橡胶,符合ASTM D2000。
填充材料:冷固性树脂;
绝缘涂料;进口液体环氧树脂;
防腐材料:热缩防腐材料;
安装要求:
1.绝缘接头安装处50米内,避免有待焊死口。
2.绝缘接头与管线连接后,不许在接头5米内起吊管线。
3.绝缘接头与管线仪器试压。
4.绝缘接头与管线连接后,应按要求补口、防腐作业时不准使绝缘接头表面温度高于120℃。
5.绝缘接头可安装在地下直管段上。
6.绝缘接头采用地面安装时,应安装在距弯头20米外的只管段上并设置支架。
7.绝缘接头避免安装在立管上。
8.埋地安装时应避免安装在常年积水处。 |
PN25压力等级绝缘接头 |
型号
Type |
规格
Specification |
A |
B |
L |
钢管材质
Steel pipe material |
DN25-25 |
DN25 |
34 |
4 |
250 |
钢管(Steel Pipe) 20
GB/T8163
|
DN25B-25 |
32 |
4 |
250 |
DN40-25 |
DN40 |
48 |
4 |
300 |
DN50-25 |
DN50 |
60 |
4 |
350 |
DN50B-25 |
57 |
4 |
350 |
DN65-25 |
DN65 |
76 |
5 |
350 |
DN80-25 |
DN80 |
89 |
5 |
400 |
DN100-25 |
DN100 |
114 |
5 |
400 |
DN100B-25 |
108 |
5 |
400 |
DN125-25 |
DN125 |
140 |
6 |
500 |
DN125B-25 |
133 |
6 |
500 |
DN150-25 |
DN150 |
168 |
7 |
500 |
DN150B-25 |
159 |
7 |
500 |
DN200-25 |
DN200 |
219 |
7 |
500 |
DN250-25 |
DN250 |
273 |
8 |
800 |
DN300-25 |
DN300 |
325 |
8 |
800 |
DN350-25 |
DN350 |
356 |
8 |
900 |
DN350B-25 |
377 |
8 |
900 |
DN400-25 |
DN400 |
406 |
8 |
900 |
钢管(Steel Pipe) 16MnR
GB6654 |
DN400B-25 |
426 |
8 |
900 |
DN450-25 |
DN450 |
457 |
8 |
900 |
DN450B-25 |
480 |
8 |
900 |
DN500-25 |
DN500 |
508 |
10 |
900 |
DN500B-25 |
530 |
10 |
900 |
DN600-25 |
DN600 |
610 |
10 |
1000 |
DN600B-25 |
630 |
10 |
1000 |
DN700-25 |
DN700 |
711 |
10 |
1200 |
DN700B-25 |
720 |
10 |
1200 |
DN800-25 |
DN800 |
813 |
12 |
1300 |
DN800B-25 |
820 |
12 |
1300 |
|
PN40压力等级绝缘接头 |
型号
Type |
规格 Specification |
A |
B |
L |
钢管材质
Steel pipe
material |
DN25-40 |
DN25 |
34 |
4 |
250 |
钢管(Steel Pipe)
20
GB/T8163 |
DN25B-40 |
32 |
4 |
250 |
DN40-40 |
DN40 |
48 |
4 |
300 |
DN50-40 |
DN50 |
60 |
4 |
350 |
DN50B-40 |
57 |
4 |
350 |
DN65-40 |
DN65 |
76 |
5 |
350 |
DN80-40 |
DN80 |
89 |
5 |
400 |
DN100-40 |
DN100 |
114 |
5 |
400 |
DN100B-40 |
108 |
5 |
400 |
DN125-40 |
DN125 |
140 |
6 |
500 |
DN125B-40 |
133 |
6 |
500 |
DN150-40 |
DN150 |
168 |
7 |
500 |
DN150B-40 |
159 |
7 |
500 |
DN200-40 |
DN200 |
219 |
7 |
500 |
DN250-40 |
DN250 |
273 |
8 |
800 |
DN300-40 |
DN300 |
325 |
10 |
800 |
DN350-40 |
DN350 |
356 |
12 |
900 |
DN350B-40 |
377 |
12 |
900 |
DN400-40 |
DN400 |
406 |
10 |
900 |
钢板(Steel Plate)
16MnR |
DN400B-40 |
426 |
10 |
900 |
DN450-40 |
DN450 |
457 |
10 |
900 |
DN450B-40 |
480 |
10 |
900 |
DN500-40 |
DN500 |
508 |
12 |
900 |
DN500B-40 |
530 |
12 |
900 |
DN600-40 |
DN600 |
610 |
14 |
1000 |
DN600B-40 |
630 |
14 |
1000 |
DN700-40 |
DN700 |
711 |
14 |
1200 |
DN700B-40 |
720 |
14 |
1200 |
DN800-40 |
DN800 |
813 |
16 |
1300 |
DN800B-40 |
820 |
16 |
1300 |
|
PN64压力等级绝缘接头 PN64 |
型号
Type |
规格
Specification |
A |
B |
L |
钢管材质
Steel pipe
material |
DN25-64 |
DN25 |
34 |
4 |
250 |
钢管(Steel Pipe)
20
GB/T8163 |
DN25B-64 |
32 |
4 |
250 |
DN40-64 |
DN40 |
48 |
4 |
300 |
DN50-64 |
DN50 |
60 |
4 |
350 |
DN50B-64 |
57 |
4 |
350 |
DN65-64 |
DN65 |
76 |
5 |
350 |
DN80-64 |
DN80 |
89 |
5 |
400 |
DN100-64 |
DN100 |
114 |
5 |
500 |
钢管(Steel Pipe)
16Mn
GB/T6479 |
DN100B-64 |
108 |
5 |
500 |
DN125-64 |
DN125 |
140 |
6 |
600 |
DN125B-64 |
133 |
6 |
600 |
DN150-64 |
DN150 |
168 |
7 |
600 |
DN150B-64 |
159 |
7 |
600 |
DN200-64 |
DN200 |
219 |
8 |
600 |
DN250-64 |
DN250 |
273 |
10 |
800 |
DN300-64 |
DN300 |
325 |
12 |
800 |
DN350-64 |
DN350 |
356 |
8.8 |
1000 |
L450*1(X65)
GB/T9711 |
DN400-64 |
DN400 |
406 |
10 |
1000 |
DN450-64 |
DN450 |
457 |
11 |
1000 |
DN500-64 |
DN500 |
508 |
12.5 |
1200 |
DN600-64 |
DN600 |
610 |
16 |
1200 |
DN700-64 |
DN700 |
711 |
17.5 |
1300 |
DN800-64 |
DN800 |
813 |
20 |
1300 |
|
|
|
